Beschrijving:

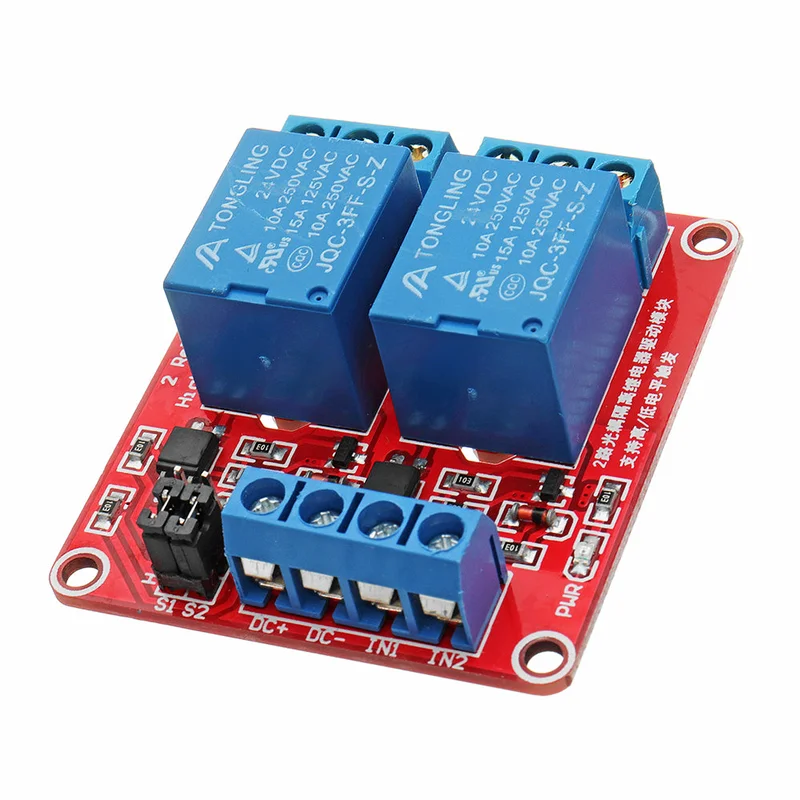

Deze module maakt gebruik van hoogwaardige relais met normaal open interfaces.
Voorzien van SMD optocoupler isolatie voor rijvermogen en stabiele prestaties.
De module kan hoog of laag worden ingesteld via een jumper.
Het fout-tolerante ontwerp zorgt ervoor dat het relais niet werkt als de besturingslijn is onderbroken.
De stroomindicator (groen) en relaisstatusindicator (rood) geven de status aan.
Het interfaceontwerp is gebruiksvriendelijk, met directe aansluitingen voor terminalleidingen, wat het zeer handig maakt.
Specificaties:
- Maximale belasting: AC 250V / 10A, DC 30V / 10A
- Stroom: 5mA
- Werkspanning: 12V
- Modulegrootte: 50 x 26 x 18,5 mm (L x B x H)
- Vier montagegaten met een diameter van 3,1 mm
Module-interface:
- DC +: positieve voeding (VCC)
- DC -: negatieve voeding (GND)
- IN: kan een hoog of laag niveau bedienen van het relais
Relaisuitgangen:
- NO: normaal open relaisinterface
- COM: gemeenschappelijke interface voor relais
- NC: normaal gesloten relaisinterface
Hoge en lage niveau opties:
- Laagniveau wanneer de jumper op de LOW pin is aangesloten
- Hog niveau wanneer de jumper verbinding maakt met de HIGH pin
Pakketinhoud:
