Description

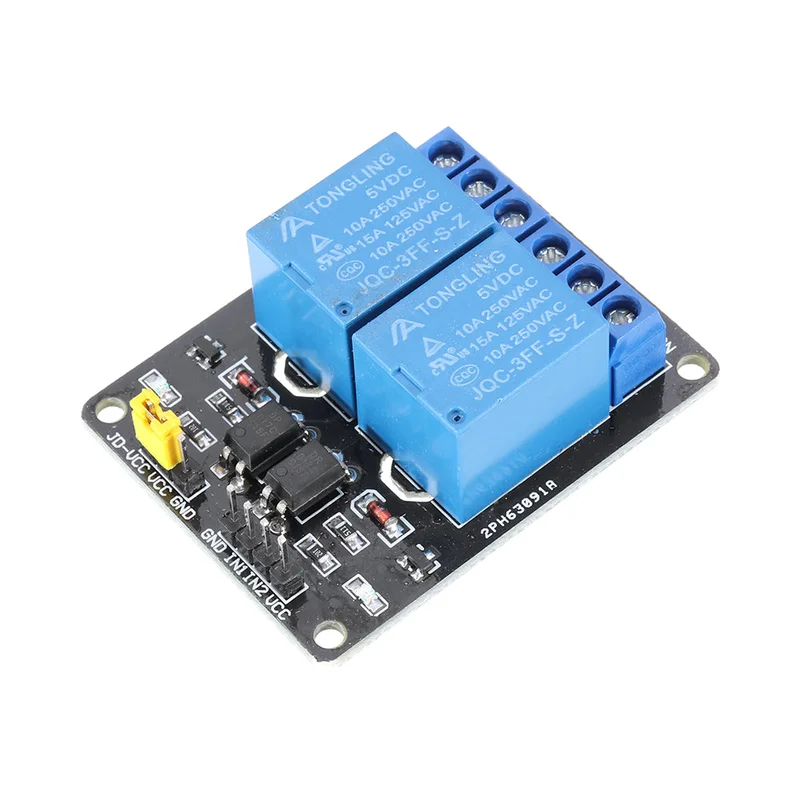

Specificaties:
- Voedingsspanning: 5V DC
- Stroom: groter dan 100mA
- Belasting: 250V 10A AC of 30V 10A DC
- Afmetingen: 50,5 mm (lengte) x 38,5 mm (breedte) x 18,5 mm (hoogte)
- Gewicht: 31 gram
- PCB kleur: zwart
- 4 bevestigingsschroefgaten rond de plaat, gatdiameter 3,1 mm, eenvoudig te installeren en te bevestigen
- Hoogwaardige relais met enkelpolige dubbele worp: een gemeenschappelijk einde, een normaal open einde en een normaal gesloten einde
- Optocoupler isolatie voor goede anti-interferentie
- Low level pull-in, high level release. De statusindicator brandt wanneer de omvormer is gesloten en is uitgeschakeld wanneer deze wordt losgelaten.
- VCC is de systeemvoeding en JD_VCC is de relaisvoeding. Sluit de jumperkap aan.
- Relaiscontactcapaciteit: 250V 10A. Relaisuitgang is normaal open en normaal gesloten.
- Actief laag. Relaissignaal ingangsspanningsbereik: 0-5V.
- VCC-systeemvoeding. JD-VCC relaisvoeding. JD-VCC en VCC zijn kortgesloten.
Bedrading instructies:
- VCC: systeemvoeding positief
- GND: systeemvoeding negatief
- IN1 – IN2: Relay Control-poort
- (Niet achteruit)
Pakket inbegrepen:
- 10 x 2-kanaals 5V DC relaismodule
