Description
Kenmerken:

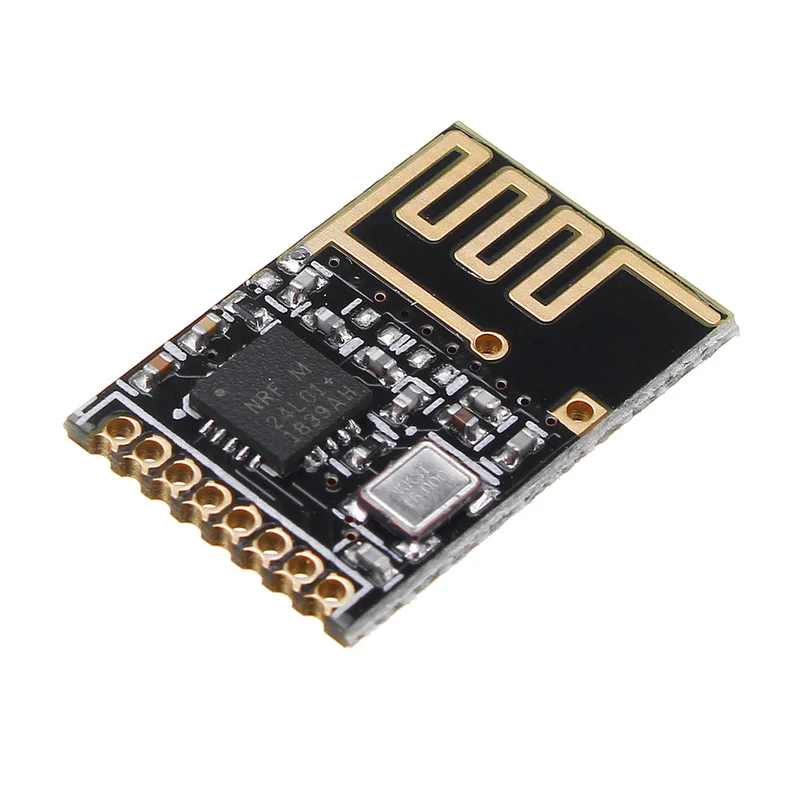

Deze 2.4G draadloze module is compact van formaat en beschikt over een bordantenne. Het biedt een hoge luchtsnelheid tot 2 Mbps en maakt gebruik van een SPI-interface. De module is een geïntegreerde transceiver en ontvanger, met hoge stabiliteit en goede kostenprestaties. Het is geschikt voor verschillende toepassingen in het Internet of module kan worden gebruikt voor draadloze toetsenborden, afstandsbedieningen, somatosensorische apparaten, actieve RFID, NFC en low-power ad hoc draadloze sensornetwerken. Het is een ideale oplossing voor diverse module is voorzien van stempelgaten, waardoor deze eenvoudig kan worden geïntegreerd in bestaande producten, zowel voor prototyping als :
- Ondersteunt zeskanaals gegevensontvangst.
- Compatibel met modulatiemethoden zoals GFSK en FSK.
- Datasnelheden van 2 Mbps, 1 Mbps en 250 Kbps.
- Vierdraden SPI-interface met een kloksnelheid tot 10 MHz.
- Interne intelligente ARQ Baseband Protocol-engine.
- Hardware-onderbreking voor het ontvangen en verzenden van gegevens.
- Ondersteuning voor 1 bit RSSI-uitvoer.
| Nummer | Pin | Richting | Functie |
|---|---|---|---|
| 1 | VCC | – | Voeding tussen 2.0 – 3.6V |
| 2 | GND | – | Aarde, aangesloten op referentiepotentiaal |
| 3 | CE | Invoer | Controle pin |
| 4 | CSN | Invoer | Chip select pin voor SPI-communicatie |
| 5 | SCK | Invoer | SPI-busklok |
| 6 | MOSI | Invoer | SPI-gegevensinvoer |
| 7 | MISO | Uitgang | SPI-gegevensuitgang |
| 8 | IRQ | Uitgang | Onderbreek signaaluitvoer, actief laag |
