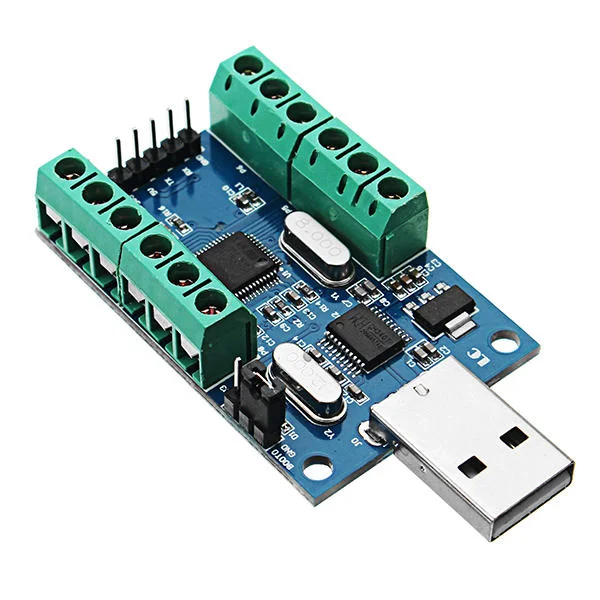

10-Kanaals ADC-module met USB-interface en 12-bit resolutie-Snelle verzending

Description

Overzicht:
Dit 10-kanaals ADC-module maakt gebruik van de interne 10-kanaals ADC-bronnen van de STM32F103 microcontroller als het samplingcore. Het biedt betere nauwkeurigheid en de ADC-gegevens kunnen naar een pc worden geüpload.
Beschrijving:
1. Onboard STM32F103C8T6 masterchip;
2. Onboard CH340-serieel naar USB-chip, waardoor het gemakkelijk is om AD-samplingresultaten op uw pc te bekijken;
3. Gereserveerde UART-seriële communicatie-interface, kan worden aangesloten op een externe MCU;
4. Analoge ingangen: 10-kanaals enkelzijdige ingangen;
5. Sampling spanningsinvoersbereik: 0-3.3V;
6. Voedingsspanning: 5V / 3.3V;
7. Resolutie: 12 Bit (4096);
8. Informatie:link
Kenmerken:
Afmetingen bord: 50*33mm
IN0-IN9: AD-sampling spanningsinvoer;
GND: negatieve voedingsaansluiting / gemeenschappelijke grondinterface voor sampling spanningsinvoer;
TX, RX: UART-communicatie-interface;
3V3 / 5V: gereserveerde 3.3V / 5V voedingsinvoeraansluiting;
Testvoorbeeld: wanneer IN0-IN4 is aangesloten op 0V en IN5-IN9 op 3.3V, kunnen we de resultaten hieronder zien:
Inhoud van de verpakking:
1 x STM32 UART Communicatie ADC-module
