1.14 Inch kleuren LCD-uitbreidingsscherm met RGB666-display voor ESP32-module-Snelle verzending

Description

Omschrijving:Dit LCD-scherm is een 1,14 inch kleurenuitbreidingsscherm dat gebruikmaakt van het ST7789V2-aandrijfschema. Het heeft een resolutie van 135 x 240 pixels en ondersteunt RGB666-weergave (262.144 kleuren). De interne integratie van de ESP32-PICO-besturingskern maakt het eenvoudiger om de firmware te ontwikkelen en te besturen via de I2C-communicatie-interface (adres: 0x3E). Het scherm heeft een magnetisch ontwerp aan de achterkant, waardoor het eenvoudig op een metalen oppervlak kan worden bevestigd. Dit LCD-scherm is ideaal voor gebruik in verschillende instrumenten of bedieningsapparaten die eenvoudige informatie moeten weergeven.
Producteigenschappen:

• 1,14 inch LCD-kleurenscherm
• ST7789V2 aandrijfschema
• I2C-communicatie-interface
• Resolutie: 135 x 240
• Kijkhoek: volledige kijkhoek
• Magnetisch ontwerp aan de achterkant

Specificaties:

• Werkstroom: 45.7mA
• Communicatieprotocol: I2C, adres: 0x3E
• Schermgrootte: 1,14 inch
• Pixelpitch: 0,1101(H) x 0,1038(V) mm
• Resolutie: 135 x 240
• Zichtbaar: volledige weergave
• Bedrijfstemperatuur: 0 °C tot 40 °C
• Netto gewicht: 8.5g
• Bruto gewicht: 20g
• Productgrootte: 48 x 24 x 8 mm
• Pakketgrootte: 67 x 52 x 12,5 mm
• Materiaal behuizing: Kunststof (PC)

Pakket inbegrepen:

• 1 x LCD-eenheid
• 1 x HY2.0-4P-kabel

Toepassingen:Informatiedisplay
PinMap:

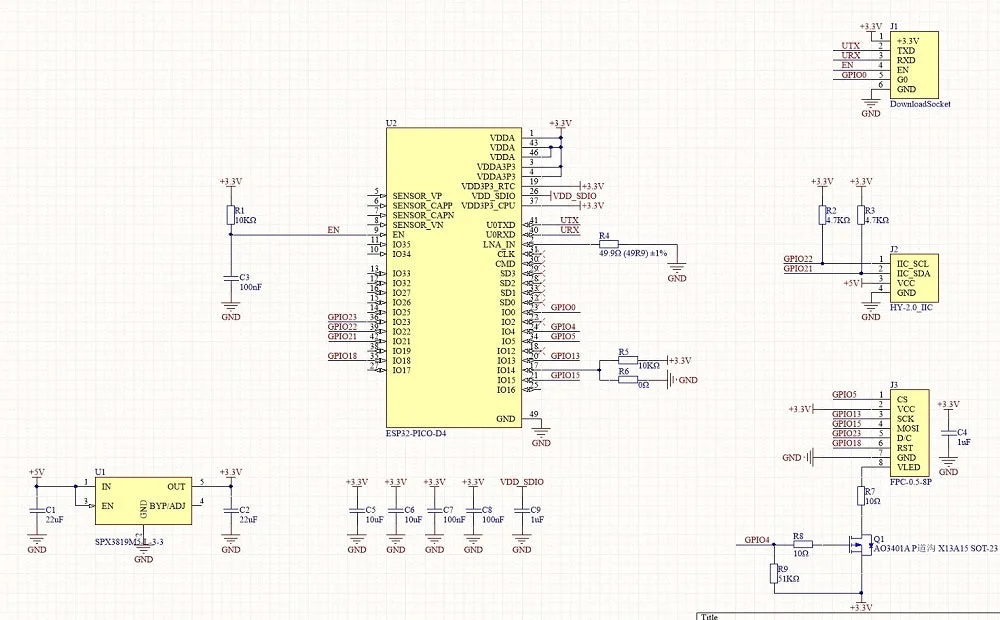

Schematisch:
Gerelateerde links:

• Datasheet ST7789V2
• M5GFX-bibliotheek

Over de LCD-eenheid:De LCD-eenheid is een I2C-eenheid met ESP32 en ST7789V2. Het heeft een IPS-paneel met een resolutie van 135 x 240. Het aantal kleuren dat kan worden weergegeven is 262.144 kleuren van RGB666. De ESP32 is verantwoordelijk voor de I2C-communicatie en haalt de framebuffer op basis van de ontvangen inhoud. De inhoud van de framebuffer wordt weergegeven via DMA-overdracht van SPI-communicatie.
Over communicatie met de LCD-eenheid:U kunt opdrachten verzenden en gegevens ontvangen naar het LCD-scherm via I2C-communicatie. De maximale communicatiesnelheid is 400 kHz. Het 7-bits adres van I2C is 0x3E en kan worden gewijzigd met de opdracht CHANGE_ADDR.
Over tekenopdrachten:U kunt een rechthoek tekenen door een gebied met één kleur te vullen. Voor het tekenen van een enkele pixel kunt u de DRAWPIXEL-opdracht gebruiken. U kunt het tekenbereik specificeren en afbeeldingsgegevens verzenden met WRITE_RAW of WRITE_RLE voor gecomprimeerde gegevens.
